>>JY2003中厚板测宽仪 | ||||||||||||
"JY2003型中厚板测宽仪"(简称为JY2003)采用远程摄像技术实时采集钢坯的
典型应用：
l 连铸
l 中厚板初轧
l 中厚板精轧
技术参数：
l 最大宽度：2.5m
l 最高速度：10m/s
l 测量分辨率：1mm
l 测量精度：5mm
l 数据更新率：10ms
l 摄像头保护级别：IP65 |
|||||||||||||
系统特点：
l 以美国Joincom Systems 公司的图像处理核心技术 Image CoreTM 为基础，图 ___像处理算法具有国际先进水平。
l 真实的宽度测量：多摄像头立体测量可消除由于钢板移动、弹跳、翘扣头 ___和平直度变化引起的宽度误差。
l 快速和精确的测量：测量精度小于5mm，数据更新速率：10ms
l 紧凑的测量箱体：不锈钢密闭外壳，循环水冷却，压缩空气吹扫。
l 低廉的安装维护成本：独立的测量箱体安装在辊道两侧的开放式平台上。
l 高可靠性：一体化设计、原装进口长寿命元件，无移动部件。
l 以图表的方式实时显示板坯的宽度信息，对于用户非常方便。
l 存储多达50000块钢坯的测量数据，并提供灵活的查询界面供用户查询。
典型用户：
l 鞍钢中板厂
中板在线测宽
板厚：5mm-100mm，板宽：1400mm-2400mm，板速：3000mm/s
项目完成时间：2003年12月
|
|||||||||||||

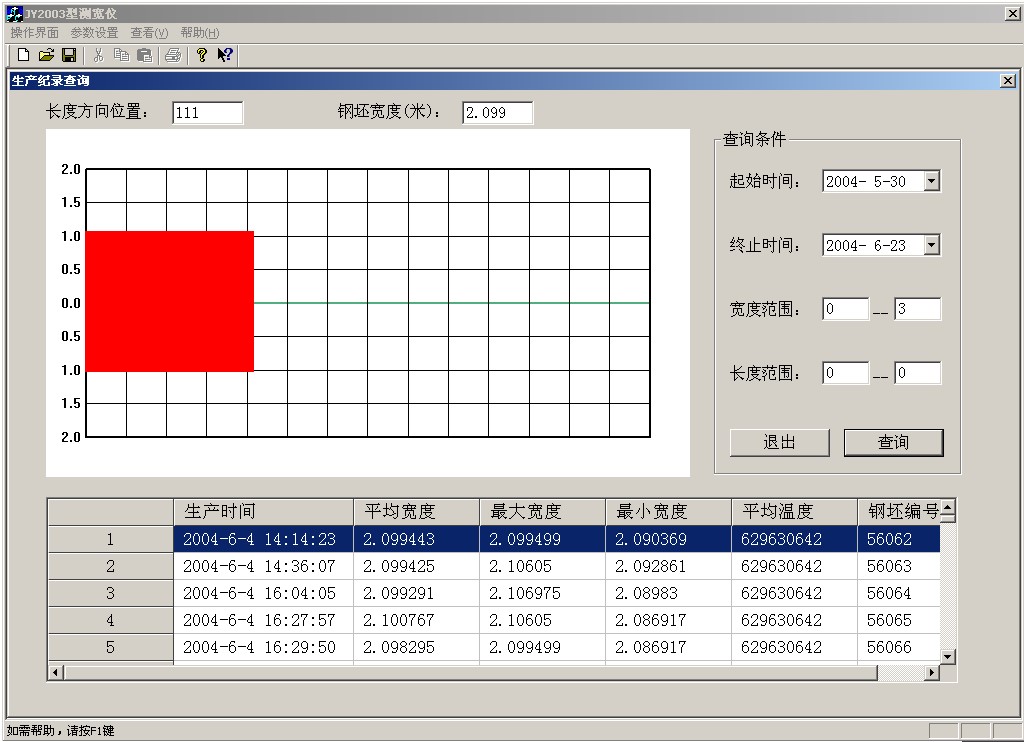

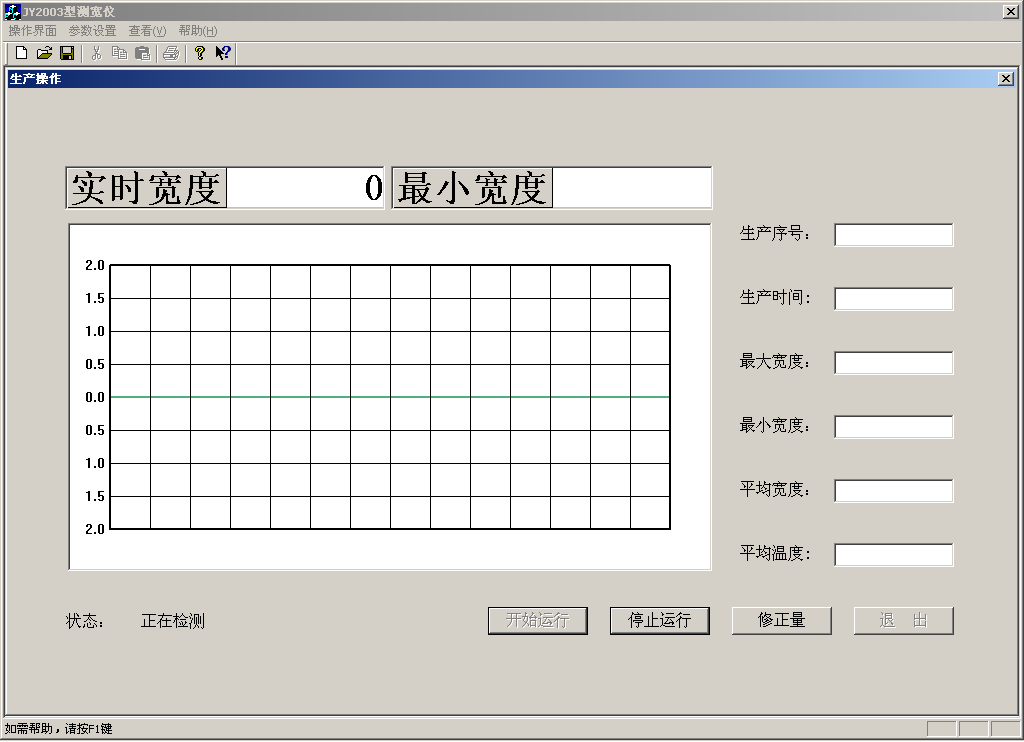

系统用户界面示例：
|
 |
||||||||||||
 |
|||||||||||||
